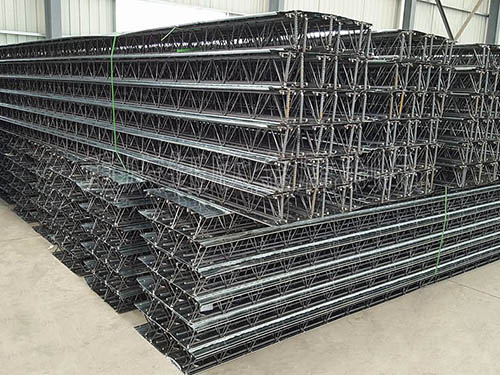

鋼筋桁架樓承板

一種樓板承板產品，可以提升客戶價值

我們取消材料成本增加的因素

僅作為地板施工階段的模板，改變壓型鋼板的用途，減少壓型鋼板的用量，降低壓型鋼板性能穩定涂層的要求。

我們改變了施工階段地板承重板的應力模式

在施工階段，壓力鋼板的剛度由鋼桁架改為鋼桁架，可提供大的地板承重板剛度，以適應大的無支撐地板跨度。

我們降低了客戶后期維護的成本

壓型鋼板僅作為施工階段的模板，不需要處理性能穩定性，不需要滿足施工使用壽命的要求，因此不需要考慮后期維護的成本。

地板承重板產品的設備過程

銷量好代：

非組合壓型鋼板

(普通開口板)

優良代：

組合壓型鋼板

(開口板、縮口板、閉口板)

第三代：

鋼筋桁架樓承板

第四代：

TDD組裝可拆卸鋼桁架地板承板

TDV、介紹TDM鋼筋桁架樓板產品。

TDV、TDM鋼桁架地板承重板是將地板中的鋼筋加工成鋼桁架，并將鋼桁架與鍍鋅壓力鋼板底模焊接成組合模板。在施工階段，鋼桁架地板承重板可承受施工荷載，直接鋪設在梁上，簡單的鋼筋工程可澆筑混凝土。由于所有更換模板的功能，模板的安裝和拆卸減少，地板的施工效率提高。

產品構成

TDV、TDM鋼桁架地板由上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支撐鋼筋組成。

材料參數

上下弦鋼筋：口碑熱軋鋼筋HRB400級，或冷軋帶肋鋼筋CRB50級。

腹桿鋼筋：冷軋光圓鋼筋。

TDV、TDM底模鋼板：鍍鋅鋼板常用厚度為0.4～0.5mm，雙面鍍鋅量為120g/m2。

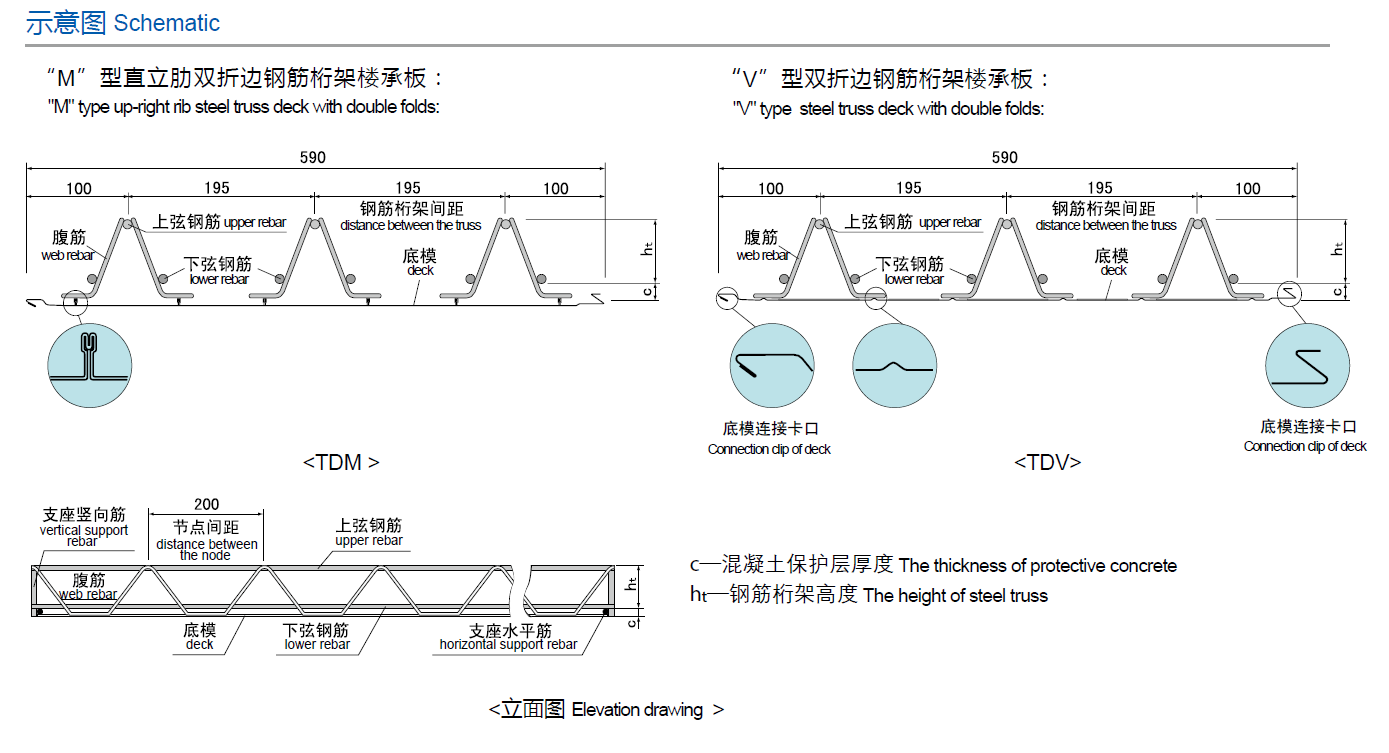

產品尺寸參數：

誠信經營的雙折邊設計：

效果優良增強板邊強度，運輸和施工邊緣不易彎曲變形

保護產品邊緣平直，底模扣接更容易

提高底模搭接密實度，效果優良防止漏漿

提高施工質量，保護客戶利益

單折邊的問題

"單折邊"板型，這種板型在運輸、搬運過程中由于搭接邊剛度較小致使變形較多，從而導致搭接不密合，容易漏漿。

TDM型鋼筋桁架板優勢：

效果好焊點承載力

"M"型直立肋寬度達2-3mm，與鋼筋桁架腹桿鋼筋的焊點承載力約為普通"V"型肋板型焊點承載力的1.5 倍。

效果好的性能穩定

鋼筋桁架與底模焊點的距離約5mm，底模表面無焊點，不會產生銹點，腐蝕能力優于TDV 型鋼筋桁架樓承板，避免了后期產生維護的可能。

避免漏漿

由于底模無焊點，不存在焊穿的孔洞，焊點不會出現漏漿。

TDM型鋼筋桁架板應用行業；

可以用在不設吊頂的高潔度廠房；

可以用在對室內空氣質量有較要求的醫院、病房、實驗室、機房信息中心等；

可以在空氣濕度和鹽度較高的海邊城市使用；

不設吊頂、外露的公共建筑；

在吊頂裝修前，直接銷售的高層質量優良寫字樓。

TDV型鋼筋桁架板應用行業

對板底效果要求不高，或者設吊頂的各類多高層鋼結構廠房及公共建筑中。

產品綜合優勢

經濟

鋼筋桁架受力模式合理，選材經濟，綜合造價優勢明顯。

可調整桁架高度和鋼筋直徑以適用于跨度較大的樓板。

可設計為雙向板。

便捷

現場鋼筋綁扎工作量可減少60%～70%，可進一步縮短工期

桁架受力模式可以提供大的的樓承板剛度，可優良減少或無需臨時支撐

安然

力學性能與傳統現澆樓板基本相同，樓板抗裂有力的

耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板

底模不參與使用階段受力，不需考慮耐火性能穩定問題

優良

鋼筋排列均勻，上下層鋼筋間距及鋼筋保護層厚度有優良保護

雙折扣邊搭接設計，效果優良保護組合樓板施工質量

樓板雙向剛度相近，有利于建筑物抗震

栓釘焊接質量更容易保護

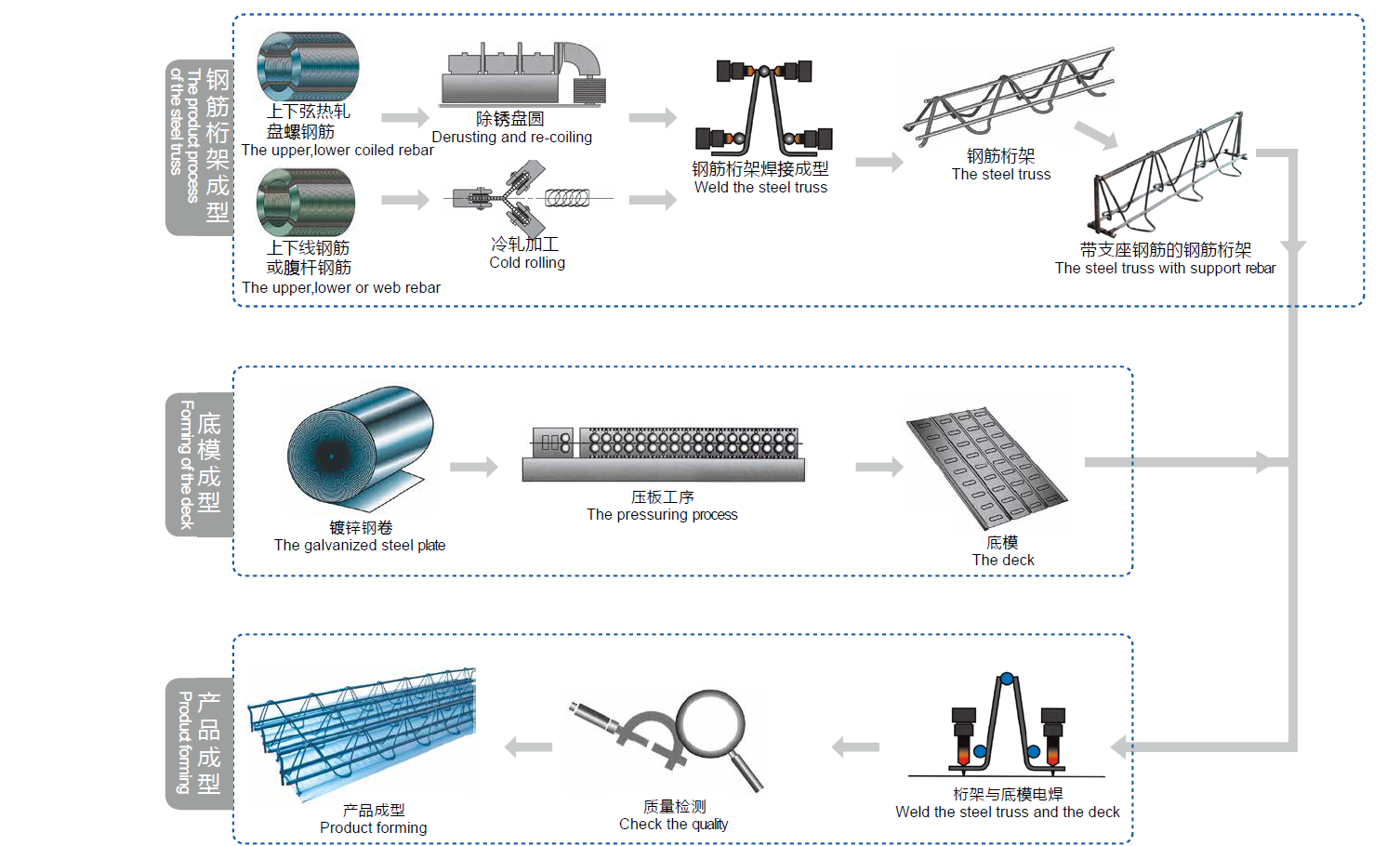

生產工藝流程：

產品應用行業：

多高層鋼結構

不規則樓面（圓形、橢圓形、其他異形）結構

厚板結構

住宅鋼結構

鋼筋混凝土結構

大跨度結構

斜坡屋面

應用解決方案：

高層、高層結構

高層和高層建筑不僅對結構質量有好嚴格的要求，而且對工期和現場安然有特別要求。鋼筋桁架樓承板同時具有的施工模板和受力筋"雙重角色"，能夠在高層和高層建筑施工中充分發揮優勢。高層建筑采用鋼筋桁架樓承板，可形成多個相對獨立、安然的工作面，優良提高施工進度。

雙向板結構

相對于壓型鋼板，做雙向板設計與施工方案對鋼筋桁架樓承板非常有利。在不增加樓板厚度的前提下，鋼筋桁架樓承板可在現場做雙向配筋，很容易實現雙向板設計要求。

大跨度結構（有支撐方案）

在大板跨應用中，為節省成本，鋼筋桁架樓承板可采用小型號鋼筋，施工過程中，在澆筑混凝土之前，在樓板跨中設置簡單的臨時支撐，即可滿足施工需要，同時能保護達到使用階段樓板強度要求。

大跨度結構（無支撐方案）

鋼筋桁架樓承板憑借其技術合理的力學設計，適當調整鋼筋型號，可實現5m的無支撐大板跨設計要求。在實際應用中，可加快施工進度、節省建筑成本。

厚板設計

對于300mm以上厚度樓板，可采用鋼筋桁架樓承板進行厚板設計。可以減少或無需臨時支撐，加快施工進度。

多高層鋼筋混凝土結構

在鋼筋混凝土結構中應用鋼筋桁架樓承板，可減少現場支、拆模板工作量，減少現場人工，優良加快工程進度。

鋼筋混凝土或鋼結構居住項目

此類結構一般對于樓板底面的裝修效果要求較高，需要進行抹灰工程，采用多維TDD裝配可拆式鋼筋桁架樓承板可以很好的解決這個難題，既能滿足鋼結構工程對于施工速度的要求，又能在樓板施工完畢后拆除底模達到滿意的裝修效果。

圓形、橢圓、其他異形

此類結構樓板通常按雙向板設計，不僅承擔豎向荷載，還須承擔水平拉力；此外，由于結構外形不規則，樓面施工的支撐問題往往難以解決，采用鋼筋桁架樓承板可以很好地解決這些問題。

坡屋面結構

對于斜坡屋面，可以采用鋼筋桁架樓承板來鋪設屋面板。樓承板可順坡或平行鋪設，均可實現。屋面須做好性能穩定處理。

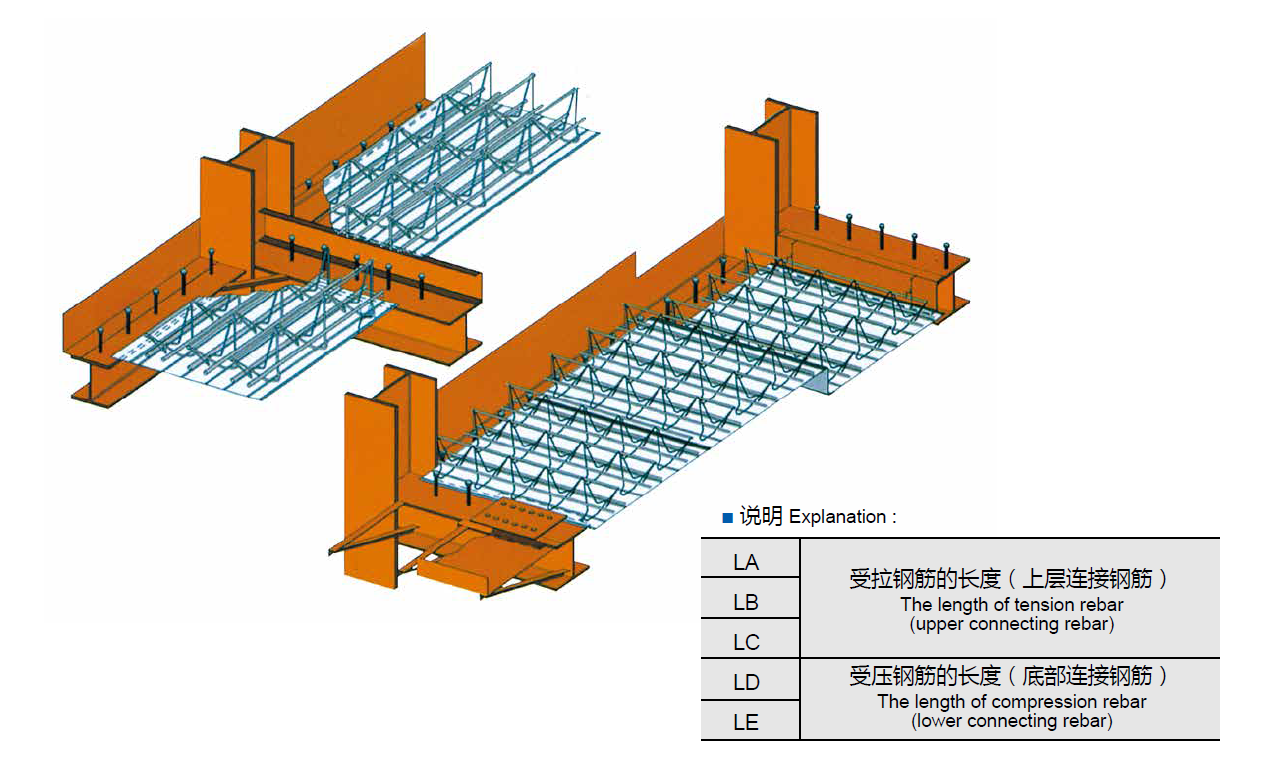

節點處理：

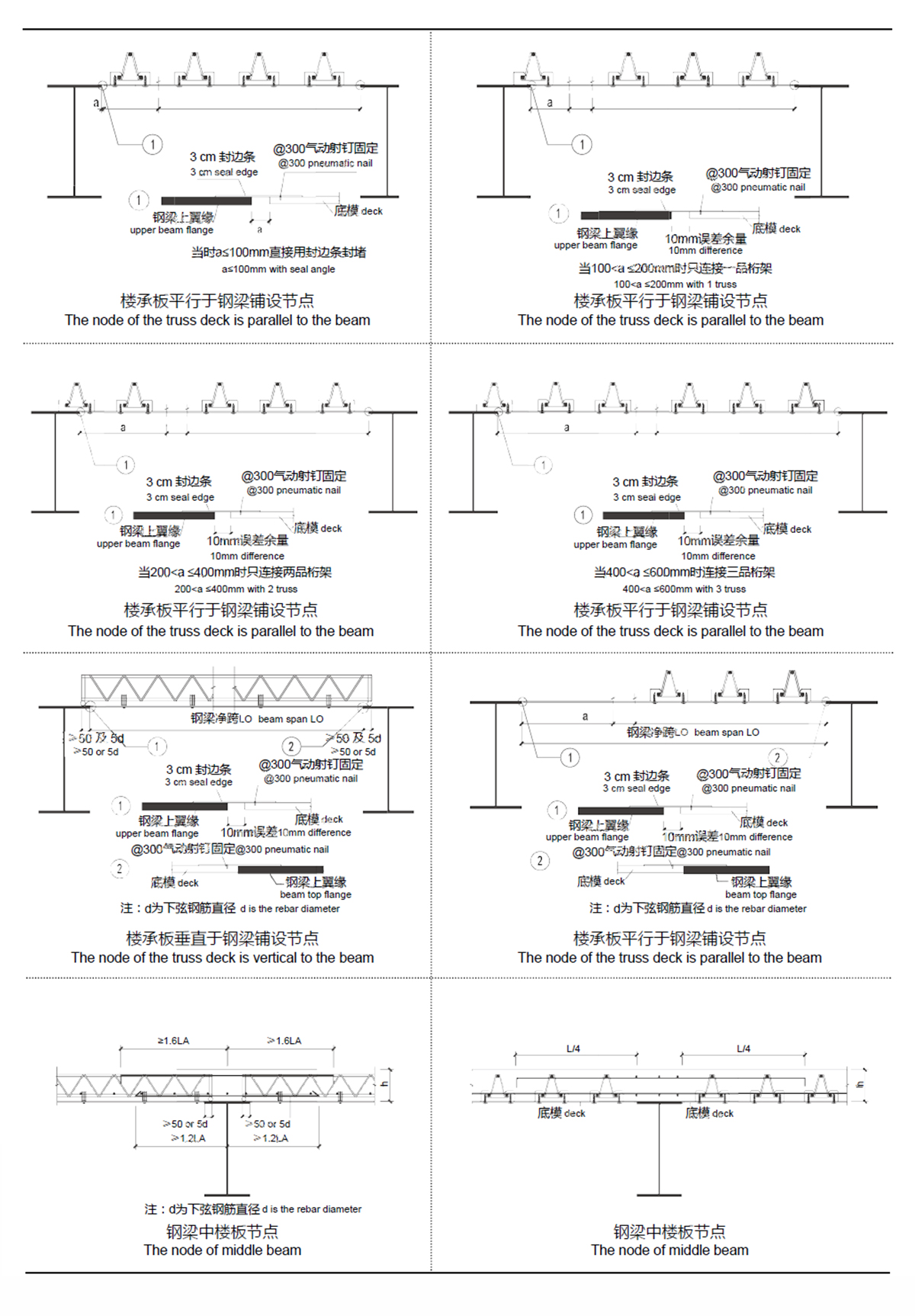

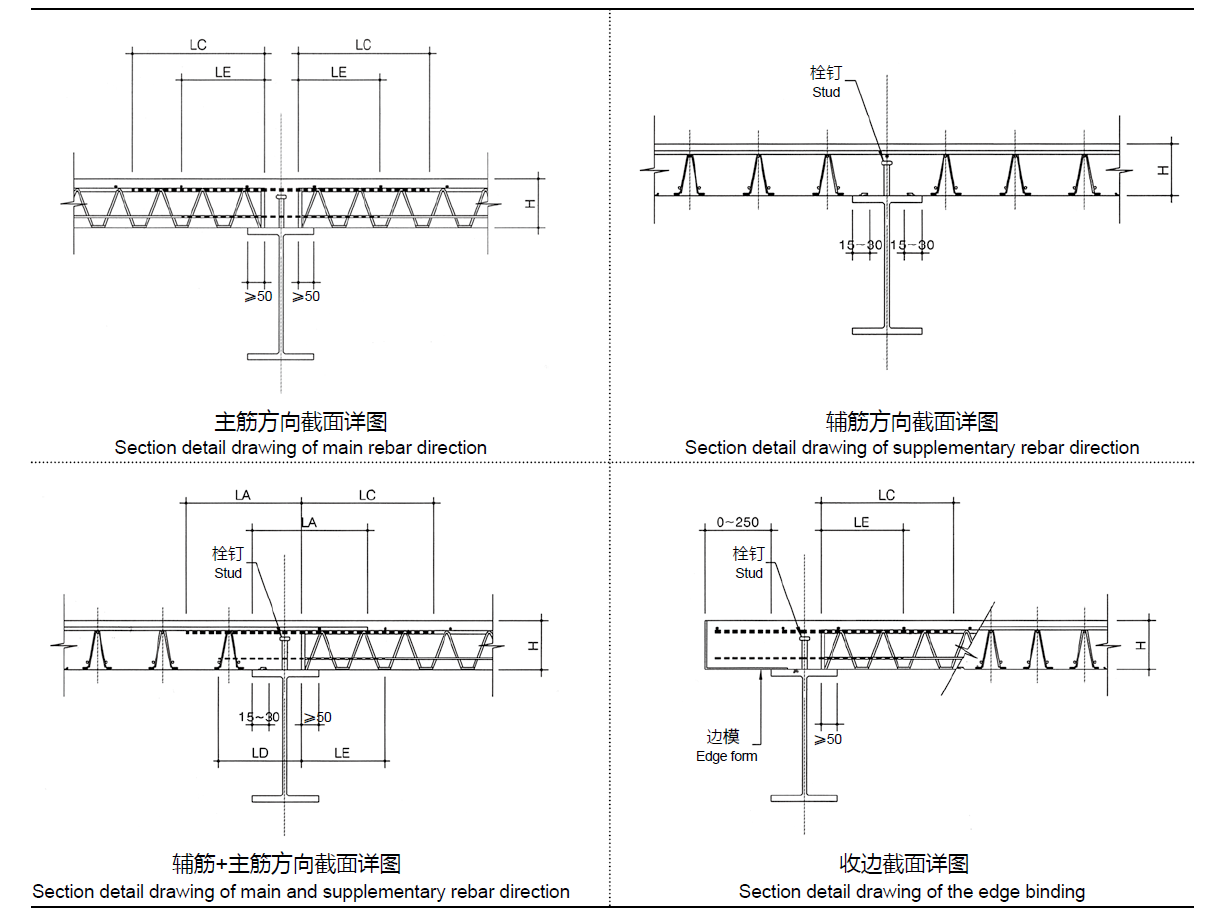

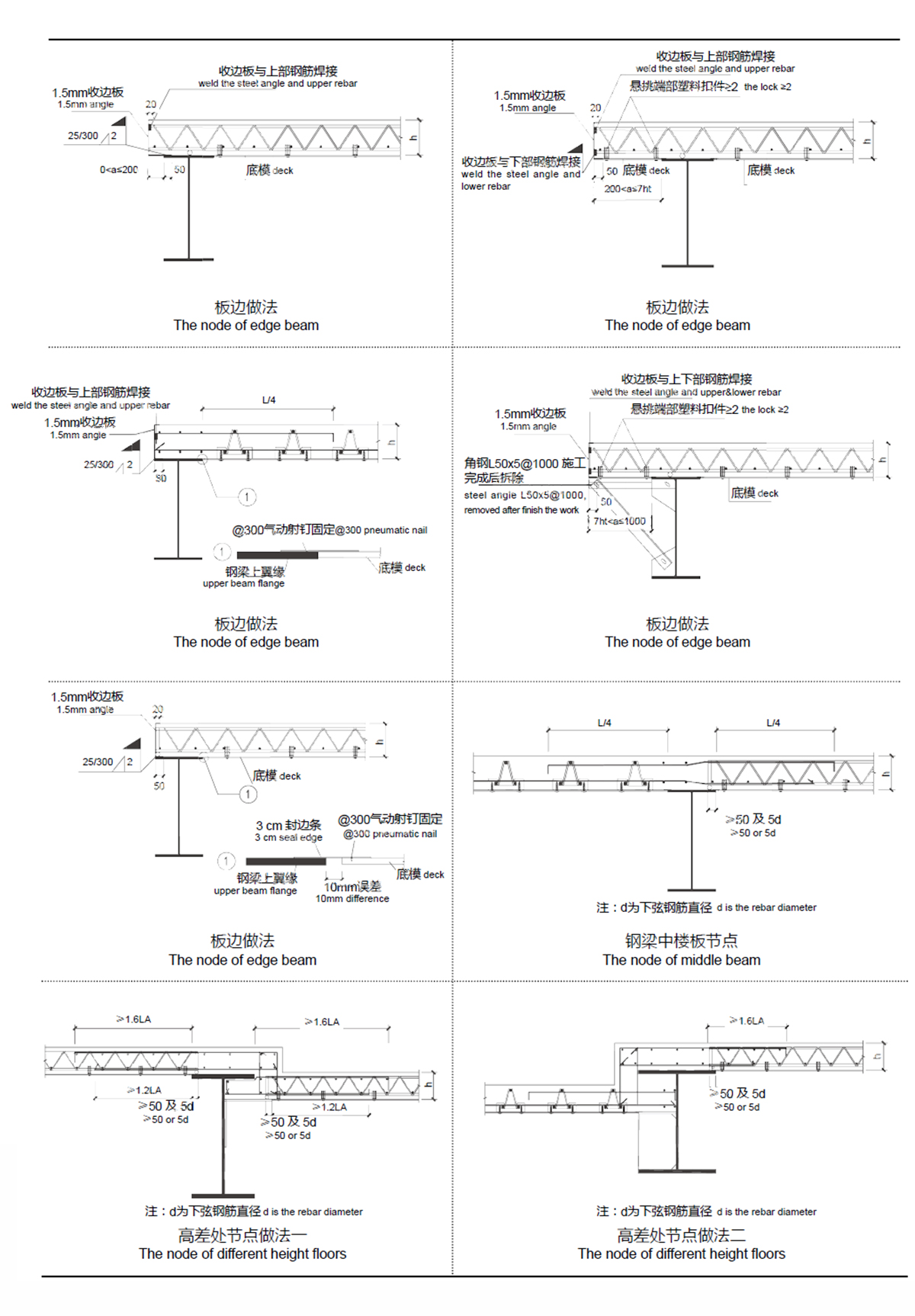

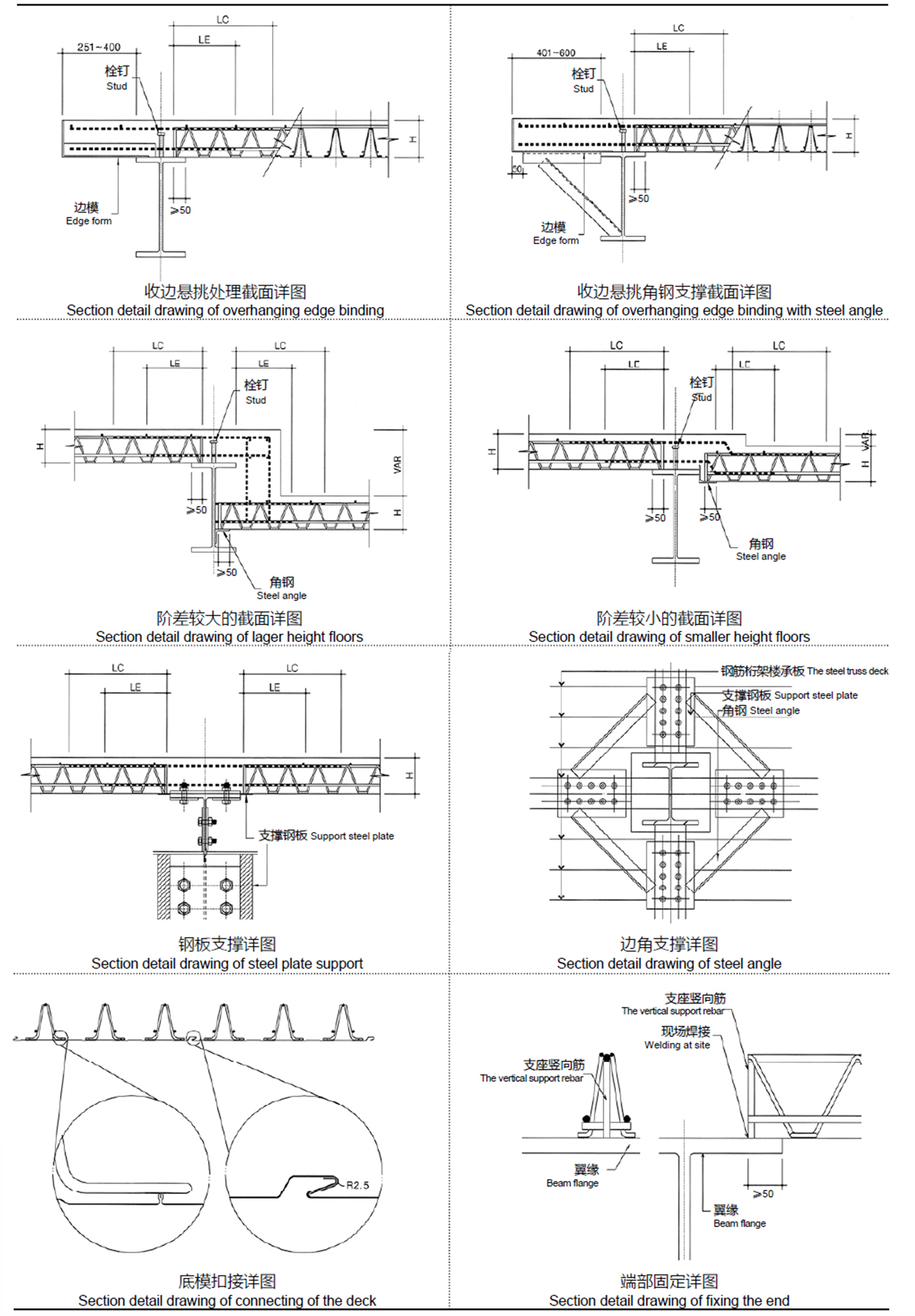

TDV、TDM在項目中的應用：

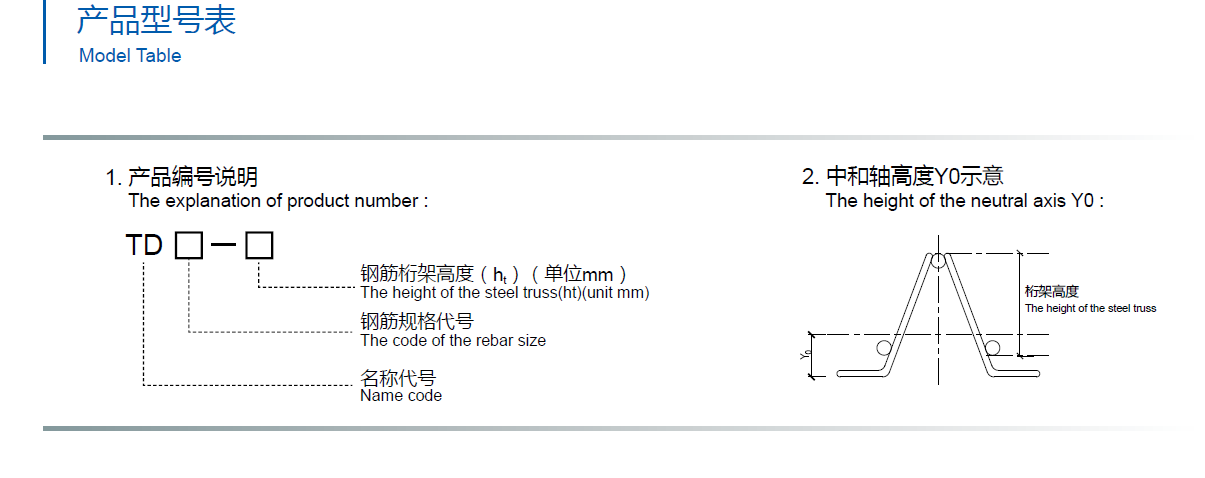

產品型號表：
